Технологія титанового анодного покриття та багатошарові технології покриття: принципи, процеси та додатки

1.1 Що таке титанові аноди?

Титанові аноди - це електрохімічні робочі комори, розроблені для екстремальних середовищ ., що містять титановий підкладку, покритий каталітичними оксидами металів (e . g ., iro₂, ruo₂, ta₂o₅), вони перевершують традиційні матеріали, такі як графіти або пластинова плита, ефективність, ефективність, ефективність, ефективність, ефективність, ефективність, ефективність, ефективність, ефективність, ефективність, ефективність, ефективність, ефективність, ефективність, ефективність, ефективність, ефективність, ефективність, ефективність, ефективність, ефективність, ефективність, ефективність, ефективність, ефективність, ефективність, ефективність, ефективність, ефективність, ефективність, ефективність. Ефективність економічної ефективності . Їх додатки охоплюють галузі, що вимагає високої ефективності поточного та стійкості до агресивних медіа, таких як:

 ХЛОР-АЛКАЛЬНИЙ ЕЛЕКТРОМ(Хлор, виробництво їдкої соди),

 Катодний захист морської води(офшорні нафтові установи, корабельні корпуси),

 Промисловий електричний(мідь, нікель, рафінування цинку) .

Пасивний оксидний шар субстратів титану (Tio₂) забезпечує притаманну корозійну стійкість, тоді як прикладні покриття дозволяють індивідуальні електрохімічні реакції .

1.2 Ключові переваги титанових субстратів

 Корозійна стійкість: Шар Tio₂ Titanium протистоїть нападу з кислот (E . g ., HCl, H₂SO₄) та Alkalis (e . g ., naoH) .}}

 Легкий дизайн: 40% легше, ніж еквівалентні аноди на основі сталі, зменшуючи конструкційне навантаження у великих електролізерах .

 Термічна стабільність: Витримає температури спікання до 600 градусів без викривлення .

1.3 Роль покриттів

Покриття перетворюють інертний титан на електрохімічно активну поверхню ., наприклад:

 Покриття на основі Iro₂Excel в реакціях еволюції кисню (OER) для розщеплення кислоти .

 Покриття на основі Ruo₂домінувати в реакціях еволюції хлору (CER) при розсольному електролізі .

 Багатошарові покриттяПоєднайте функціональні можливості, такі як основа Ruo₂ для активності та верхній шар Iro₂ для довговічності .

Без оптимізованого спікання, однак, покриття ризикують розмежувати, розтріскування або швидка дезактивація .

2.1 Загальні композиції покриття

Оксид Іридію (IRO₂)

Заявки: Електролізи PEM, кисле очищення стічних вод .

Переваги:

Виняткова стабільність у середовищах з високим вмістом кисню .

Низька ефективність еволюції хлору мінімізує побічні реакції .

Обмеження: Висока вартість (~ $ 150/g ir) та крихкість .

Оксид рутенію (ruo₂)

Заявки: Хлор-Алкалі електроліз, окислення органічних забруднюючих речовин .

Переваги:

High CER efficiency (>95%) у NaCl Brine .

Ефективний (~ $ 20/g ru) порівняно з Iro₂ .

Обмеження: Розчиняється в багатих киснем електроліти з часом .

Змішані оксиди металів (MMO)

Приклади: Ruo₂-ta₂o₅ (70:30), iro₂-ta₂o₅ (50:50) .}

Філософія дизайну: Ta₂o₅ діє як стабілізатор, зменшуючи ріст кристаліту та посилюючи адгезію .

2.2 Критерії відбору матеріалів

2.3 Проблеми в адгезії покриття

Нативний шар Tio₂ Titanium (товщиною 5–20 нм) інгібує пряме скріплення . Розчини включають:

1. Механічний грубий: Пісочниця (al₂o₃ grit) створює поверхневий профіль 1–5 мкм для механічного блокування .}

2. хімічне травлення: Занурення в оксальську кислоту (10%, 80 градусів, 2 години) генерує мікросилки для інфільтрації попередника .}

3. Теплова попередня обробка: Опалення при 400 градусах у повітрі утворює пористий шар тіо₂, який закріплює покриття .

3.1 Що таке спікання? Визначення та термодинамічні принципи

SINTERING - це тепловий процес обробки, який зв'язує металеві або керамічні частинки в когерентну, щільну структуру без розплавлення первинного матеріалу . для титанових анод Поверхня . Процес покладається на атомну дифузію, керовану високими температурами, що дозволяє злити частинки та елімінацію пор .

Ключові термодинамічні принципи включають:

Зменшення поверхневої енергії: Збори частинок, щоб мінімізувати площу поверхні, знижуючи вільну енергію Gibbs .

Формування шиї: Початкове скріплення в контактних точках частинок ("шиї") через дифузію .

Зростання зерна: Грубість кристалічних доменів у тривалий час спікання .

Для покриттів змішаного оксиду металу (MMO) спікання забезпечує утворення твердих розчинів (e . g ., iro₂-ta₂o₅), де tantalum стабілізує решітку оксиду іридію проти кристалографічної деградації під час електролізу .

3.2 Параметри процесу спікання: температура, час та атмосфера

Якість спірованих покриттів залежить від точного контролю трьох змінних:

Температура: Зазвичай діапазон від350 градусів до 600 градусівДля покриття MMO .

Нижчі температури (<400°C) yield amorphous structures with high porosity, suitable for catalytic applications.

Higher temperatures (>500 градусів) сприяти кристалізації та ущільненню, підвищуючи механічну стійкість .

Час: Тривалість спікання різниться від10 хвилин до 2 годин.

Короткі цикли зменшують дифузію міжшарового шлему в багатошарових системах, але ризикують неповним склеюванням .

Тривале нагрівання може погіршити пасиваційний шар підкладки титану (Tio₂) .

Атмосфера:

Повітря: Звичайні для покриттів на основі RUO₂; кисень сприяє формуванню оксиду .

Інертний газ (N₂, AR): Запобігає окисленню чутливих субстратів або сплавів -попередників .

Зменшення атмосфери (H₂): Рідко використовується, але може посилити адгезію для певних благородних металевих покриттів .

3.3 Фазова трансформація та розвиток мікроструктури

Під час спікання сполуки -попередники (e . g ., хлориди або нітрати) розкладаються на оксиди з подальшим фазовим переходами:

Зневоднення: Видалення залишків розчинника (100–200 градусів) .

Прожарювання: Теплове розкладання металевих солей на оксиди (300–400 градусів) .

Кристалізація: Зростання оксидних кристалів (E . g ., rutile iro₂ або ruo₂) вище 450 градусів .

Мікроструктурний аналіз через SEM виявляє:

Стовпчасті зерна: Вертикально вирівняні кристали в Iro₂ покриттів, що сприяють передачі електронів .

Тріщини мережі: Контрольовані мікрокроки в покриттів Ruo₂-Ta₂o₅ полегшують теплове напруження .

Пористість: 10–30% фракції порожнечі в каталітичних шарах для збільшення активної площі поверхні .

3.4 Вплив спікання на властивості покриття

Сідання: Погане спікання спричиняє розшарування при високій щільності струму . Оптимальне скріплення вимагає міжфазного рівня TiO₂ 50–100 нм між покриттям та підкладкою .

Провідність: Кристалічні покриття виявляють нижчий опір (e . g ., 10⁻⁴ ω · см для iro₂ vs . 10 ⁻² ω · см для аморфного ta₂o₅) .

Корозійна стійкість: Щільні, без тріщини гріхові шари мінімізують проникнення іонів хлориду у застосуванні морської води .

4.1 Дизайн шару: Інженерна майстерність

Багатошарова архітектура покриття являє собою значний прорив технології анода титану, пропонуючи безпрецедентний контроль над електрохімічною продуктивністю та довговічністю . Ця складна конструкція включає три стратегічно інженерні шари, кожна з яких виконує чітку мету:

Адгезійний шар (ta₂o₅, 0.1-0.5 мкм):
Цей фундаментальний шар вирішує критичну проблему скріплення оксидів металів до субстрату титану . оксид Танталума утворює хімічно стійкий інтерфейс, який:

Створює кисневі вакансії в шарі Tio₂ пасивації, що дозволяє зв’язати атомний рівень

Уміщує невідповідності теплового розширення (CTE: Tio₂ =8.5 × 10⁻⁶/K vs Ta₂o₅ =3.6 × 10⁻⁶/K)

Запобігає міждіфузії елементів субстрату в каталітичні шари

Каталітичний основний шар (ruo₂-ta₂o₅, 5-10 мкм):
Робочий коник системи, цей шар оптимізований для максимальної електрохімічної активності:

Склад, як правило, відповідає молярному співвідношенню 70:30 для оптимального балансу провідності/стабільності

Особливості мікроструктури керовані мікрокрок ({1-3 мкм відстань), що збільшують активну площу поверхні на 300%

Doping with 5-10% SnO₂ enhances chlorine evolution efficiency to >98%

Захисний верхній шар (iro₂-ta₂o₅, 2-5 мкм):
Цей бронетанковий шар забезпечує захист від механізмів деградації:

50:50 композиція створює нанокомпозитну структуру з нанокристалами Iro₂ (20-50 нм) в матриці Ta₂o₅

Коефіцієнт дифузії кисню знижується до 10⁻ см²/с, на 100 × нижчий, ніж Ruo₂

Інженерна пористість (10-15%) підтримує іонний доступ, блокуючи агресивні види

4.2 Переваги щодо продуктивності:

Розширений термін експлуатації:

8-12 Рік Оперативне життя в службі Chlor-Alkali (vs 3-5 років для звичайних анодів)

Швидкість деградації знижується до<0.5 μm/year in 32% HCl at 90°C

Підтримує<10% efficiency loss after 50,000 operating hours

Економія напруги:

Зниження 0,2 В потенціалу клітин (від 3,1 В до 2,9 В при 4 ка/м²)

Для заводу 100 ка: річна економія енергії перевищує 1,4 GWH (≈ $ 50, 000)

Можливість щільності струму зросла до 10 ка/м² без пасивації

Економічний вплив:

Період рентабельності інвестицій зменшився з 18 до 9 місяців

Час простою для заміни на 60%

Навантаження на благородний метал зменшило 30% за допомогою оптимізованого розподілу

5 . 1 Звичайний спікання печі проти швидкої термічної обробки (RTP)

Звичайне спікання печі:

Пакетна обробка у коробках або трубних печах .

Рівномірне нагрівання, але повільні показники рампи (5–10 градусів /хв), ризик окислення субстрату .

Швидка термічна обробка (RTP):

Використовує галогенні світильники для надшвидкого нагрівання (50–100 градусів /сек) .

Ідеально підходить для багатошарових покриттів, що мають міждифузію між шарами .

Зменшує споживання енергії на 30% порівняно зі звичайними методами .

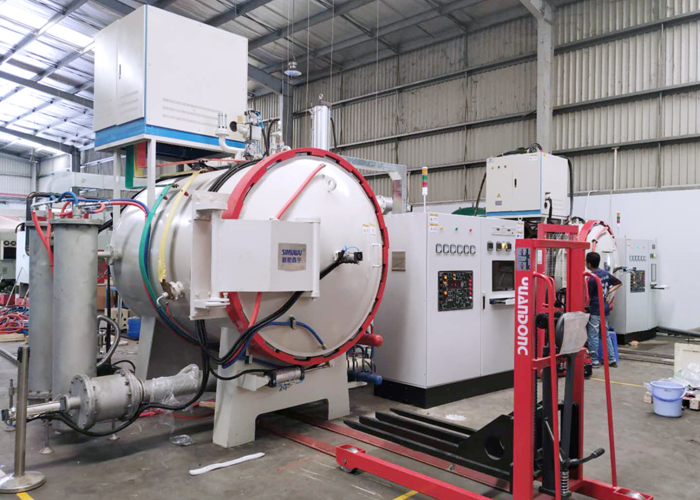

5.2 Вакуумна спікання: мінімізація окислення та забруднення

Вакуумний спікання (<10⁻³ Pa) eliminates oxygen and moisture, critical for reactive substrates like titanium. Benefits include:

Чисті фази оксиду: Відсутність атмосферного вуглецю або забруднення азоту .

Посилена ущільнення: Нижча пористість (<5%) due to inhibited gas entrapment.

Заявки: Основні для анодів на основі Iro₂ при хімічному синтезі високої чистоти .

5.3 Лазерне спікання для точних покриттів

Лазерне спікання фокусує енергію на локалізованих районах, що дозволяє:

Вибіркове скріплення: Спікання конкретних областей, не впливаючи на сусідні шари .

Наноструктуація: Створює sub -100 нм розміри зерна для каталізаторів високої поверхні .

Виклики: Високі витрати на обладнання та обмежена масштабованість .

5.4 Інновації в контролі атмосфери

Частковий тиск кисню: Коригує рівні O₂ під час спікання до кравці оксиду стехіометрії (e . g ., iro₂ vs . iroₓ, де x <2) .

Динаміка потоку газу: Ламінарний потік газу в печах забезпечує рівномірний тепловий розподіл для масштабних анодів .

6.1 Комплексний аналіз матеріалів

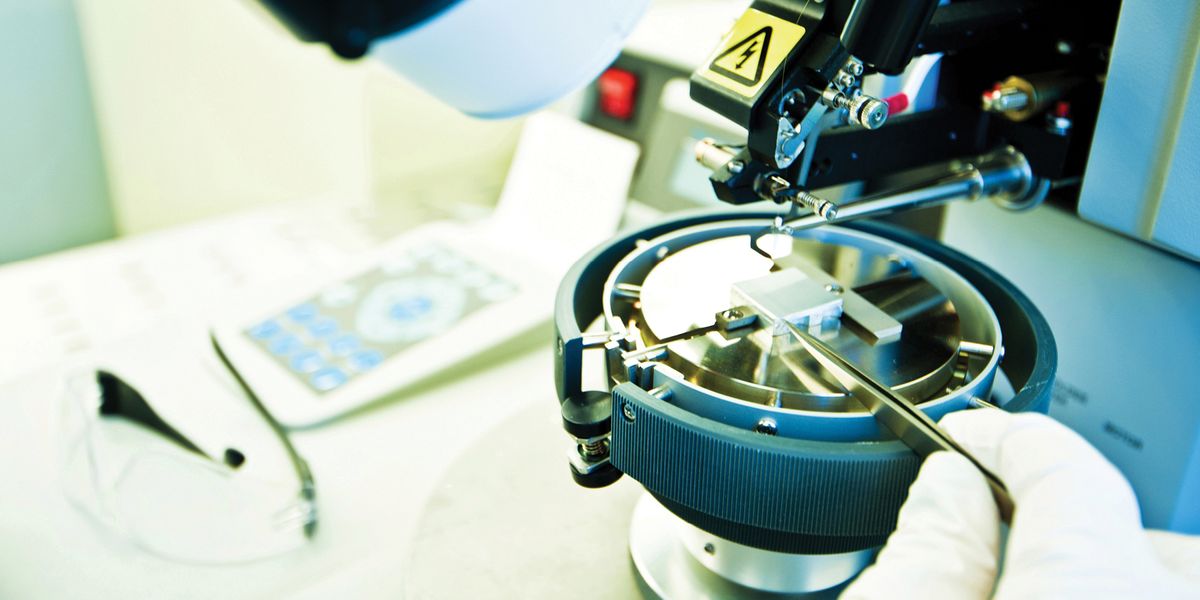

Протокол SEM/EDS:

Підготовка зразка: Послідок поперечного перерізу Ar (захворюваність на 0,5 градусів)

Зображення: 5-20 Напруга прискорення KV, режими SE/BSE

Відображення: 50-100 кадри, 1024 × 884 Роздільна здатність

Ключові показники:

1. Цілісність покриття:

Варіація товщини: 12,3 ± 1,2 мкм (3σ)

Шорсткість інтерфейсу: РА <0,2 мкм

Щільність тріщин: <5 тріщин/100 мкм²

2. Елементальний розподіл:

Дифузійний градієнт TA: 0.5-1.0 при%/мкм

Киснева стехіометрія: O/металеве співвідношення 1.95-2.05

Забруднення: <500 проміле С, <200 проміле n

6.2 Прискорене тестування на життя: Прогнозування ефективності

Посилений протокол тесту:

1. Електрохімічне напруження:

2 а/см² в 0,5 М H₂SO₄ (pH 0,3)

80 градусів ± 1 градус контроль температури

Переривчаста розворота полярності (5% робочого циклу)

2. Моніторинг:

Інтернет LSV кожні 24 години (ставка сканування 10 мВ/с)

EIS Weekly (100 кГц -10 MHz, амплітуда 10 мВ)

Щотижневий аналіз поперечного перерізу SEM

Бенчмаркінг продуктивності:

Аналіз невдач:
Експертиза після тесту показує:

Захисний шар підтримує 85% покриття

Базовий шар зберігає 92% початкової товщини

Корозія субстрату <5 мкм проникнення

7.1 Електроліз хлор-Алкалі: зміна парадигми у виробництві хлору

Проблеми галузі:

Забруднення киснем: 5–8% o₂ в CL₂ знижує значення продукту та кородує інфраструктуру .

Повзуча напруга: Традиційні аноди погіршуються на 30–50 мВ/рік, збільшуючи витрати на енергію .

Часті заміни: 12–18 місяців цикли порушують виробництво .

Рішення ehisen's ruo₂/iro₂ bilayer:

Архітектура шару:

Базовий шар: RuO₂-Ta₂O₅ (70:30) – Chlorine evolution efficiency >98%.

Верхній шар: Iro₂ sno₂ (50:50)-придушення кисню<1%.

Показники продуктивності:

Економічний вплив на завод 200 кт/рік:

Щорічні заощадження: $ 1 . 2 мільйонів (енергія + технічне обслуговування).

Скорочення CO₂: 800 тонн/рік (еквівалент 200 викидів автомобілів) .

Період ROI: 14 місяців (vs . 24 місяці для конкурентів) .

Чому ми стоїмо неперевершеними

1. Власна технологія Multi-Stage Sintering ™:

Лазерна точність: Роздільна здатність функції 100 нм для складних геометрії .

Вакуумна чистота: <10⁻⁵ Torr eliminates 99.99% contaminants.

Оптимізація AI: Запатентований алгоритм зменшує використання енергії на 30%.

2. надійність провідної галузі:

10- гарантія року: Підкріплений 15, 000+ годин прискорене тестування .

Глобальна сертифікація: ISO 9001, ASME BPE та ROHS сумісні .

Польова продуктивність: 99 . 4% Puttime через 500+ Установки.

3. стійкі інновації:

Переробка закритого циклу: 95% IR, 97% RU відновлення від проведених анодів .

Вуглецево-нейтральне виробництво: Досягнуто в 2024 році за допомогою спікання сонячної енергії .

Водне управління: 65% Зниження в процесі води проти . Норми промисловості .

4. Рішення, орієнтовані на клієнт:

Безкоштовні анодні аудиту: Визначте потенційні заощадження в<72 hours.

Безризикові випробування: 90- гарантія продуктивності дня .

24/7 підтримка: Інженери на місці, доступні в усьому світі .
